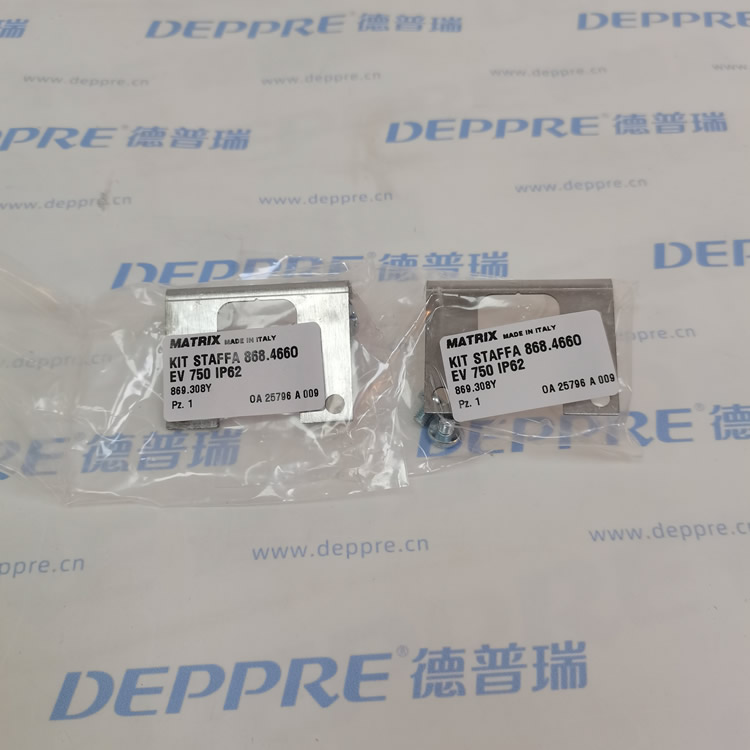

Matrix 控制阀 868.4660 ev 750 ip62
- Brand：Matrix
- Model：868.4660 ev 750 ip62
- Origin：意大利
- Tags: Matrix,控制阀,868.4660 ev 750 ip62,Matrix麦创
产品介绍
Matrix 868.4660 EV 750 IP62 二进制数字流量控制阀完整解析
一、品牌与产品概述
意大利 Matrix（麦创）860 系列，868 为9 路二进制 PCM 编码精密气体流量阀，依靠多组独立微型阀芯权重叠加实现 256 级线性流量调节；型号后缀 EV750 代表集成内置高速驱动电子模块、额定满量程 750NL/min，IP62 为连接器防护等级，主打高精度、超短响应、极低迟滞，用于洁净气体微量至大流量闭环精密调控。
二、完整型号分段释义：868.4660 EV 750 IP62
868：860 系列 9 通道二进制流量阀，内置 9 组独立直动微型阀芯，9 位二进制，合计 256 档流量输出
4660：阀体结构、通径、密封、接口配置代码
2/2 常闭 NC 单进单出集成汇流腔体
PPS 阀体 + 铝合金法兰，标准 NBR 丁腈密封
内置一体式阀岛安装底座，多阀可并排组合
EV：Electronic Valve，阀体集成高速驱动电路板，无需外接独立 PCM 驱动板，直接接收 0–10V 模拟量信号
750：额定满量程流量 750 NL/min（ANR，6bar 工况）
IP62：电气插头防护等级，完全防尘、防垂直滴落水珠，适配车间轻度油雾、粉尘环境
三、核心硬件结构
9 路独立微型直动阀芯模组
每一路阀芯对应固定二进制权重流量（1、2、4、8、16、32、64、128、256 份），多路气流汇流至单一出气口；直动无先导结构，消除先导延时。
内置 EV 驱动电路板
集成信号采集、二进制解码、线圈功率放大，外部仅输入 0–10V 模拟量即可自动换算 0~255 开度值，省去外置驱动模块，简化控制柜布线。
PPS 镜面流道阀体
低紊流流道设计，气流分层均匀，压力波动下流量漂移极小；轻量化、耐干燥压缩空气、惰性气体腐蚀。
一体式 IP62 多针连接器
密封插头集成供电与模拟输入信号线，防粉尘、滴水，无需额外防护外壳。
四、工作原理（PCM 二进制流量编码）
1. 单阀芯通断逻辑
24VDC 线圈得电→电磁吸力顶开阀芯，通道通气；断电后弹簧复位密封关闭；单路独立动作互不干扰，启闭响应＜1ms。
2. EV 内置模块信号转换流程
PLC / 控制器输出 0–10V 模拟流量指令 → EV 板卡模数转换，换算为 0~255 二进制数值 → 按数值权重同步驱动对应多路阀芯开启；输出总流量 = 所有导通阀芯流量叠加。
例：设定流量 50% 量程，对应二进制数值 128，仅开启权重 128 阀芯，稳定输出 375NL/min；无级分层叠加实现近乎无迟滞线性调节。
3. 整套控制逻辑
模拟流量指令 → EV 板二进制解码 → 多路微型阀芯同步通断汇流输出目标气体流量；毫秒级切换，气源 0–8bar 波动下输出一致性稳定。
五、关键技术参数
适配介质：干燥无油压缩空气、氮气、氩气等惰性气体，气源前置过滤≥40μm
工作压力：0～8 bar（标准）
额定流量：750 NL/min（6bar ANR）
调节分级：9 位二进制，256 级连续可调
响应速度：开启 / 关闭均＜1ms，最高工作频率 500Hz
供电电压：24VDC，整机功耗 0.8W
介质 / 环境温度：-10℃ ～ +50℃
防护等级：电气接口 IP62，阀体本体 IP54
密封材质：标配 NBR；可选 FKM 适配特殊合成气体
使用寿命：单阀芯≥5 亿次循环
通路形式：单进气、单出气，2/2 常闭
六、产品核心优势
集成 EV 驱动，简化系统
内置解码驱动板，直接 0–10V 模拟控制，无需额外 PCM 驱动模块，减少柜体配件与接线故障点。
超高调节精度、极低迟滞
256 级二进制权重叠加，迟滞几乎为零，优于传统 PWM 比例阀，流量重复控制误差极小。
超高速毫秒级响应
无先导阀结构，流量切换瞬时完成，适配动态快速调节、高频脉冲供气场景。
大流量紧凑型结构
单阀体最大 750NL/min，体积小巧，支持多阀阀岛并联扩展总供气流量。
抗振动稳定输出
预紧弹簧微型阀芯，设备振动、气压波动不会造成流量漂移。
长寿命免维护
干式无油阀芯结构，长效密封，长期 24h 连续运行无需拆解保养。
七、典型适用场景
医疗生命设备
呼吸机、麻醉机混合载气精准配比，大流量医用空气、氧气分级调控。
汽车排放检测实验室
发动机尾气标定、混合气定量配比、吹扫气精准流量控制。
色谱 / 光谱分析仪器
大型实验室分析设备载气稳定供给，微量至大流量宽范围调节。
半导体晶圆制程
腔体吹扫、惰性保护气闭环流量控制、真空补气精密调压。
自动化精密气动平台
气缸缓冲气流、气动推力闭环调节、高速定位机构气流调速。
气密性检测设备
大流量预充气 + 微量保压分段控制，一台阀完成两段流量工序。
八、IP62 防护等级说明
第一位数字 6：完全防尘，粉尘无法进入阀体内腔；
第二位数字 2：防垂直滴落水珠，允许设备上方滴水，不可直接喷淋、浸水；
适合机床、实验室、无尘车间等轻度粉尘、少量滴水工况；喷淋 / 潮湿户外需升级 IP65 版本。
